تضمین کیفیت (Quality assurance-QA)

تعریف تضمین کیفیت(QA)

تضمین کیفیت (به انگلیسی: Quality assurance ، به اختصار QA )، نظارت و ارزیابی منظم و برنامه‌ریزی شده جهت بازدید سایت های نصب و راه اندازی شده شهری و روستایی که به دسته های زیر تقسیم بندی میشود.

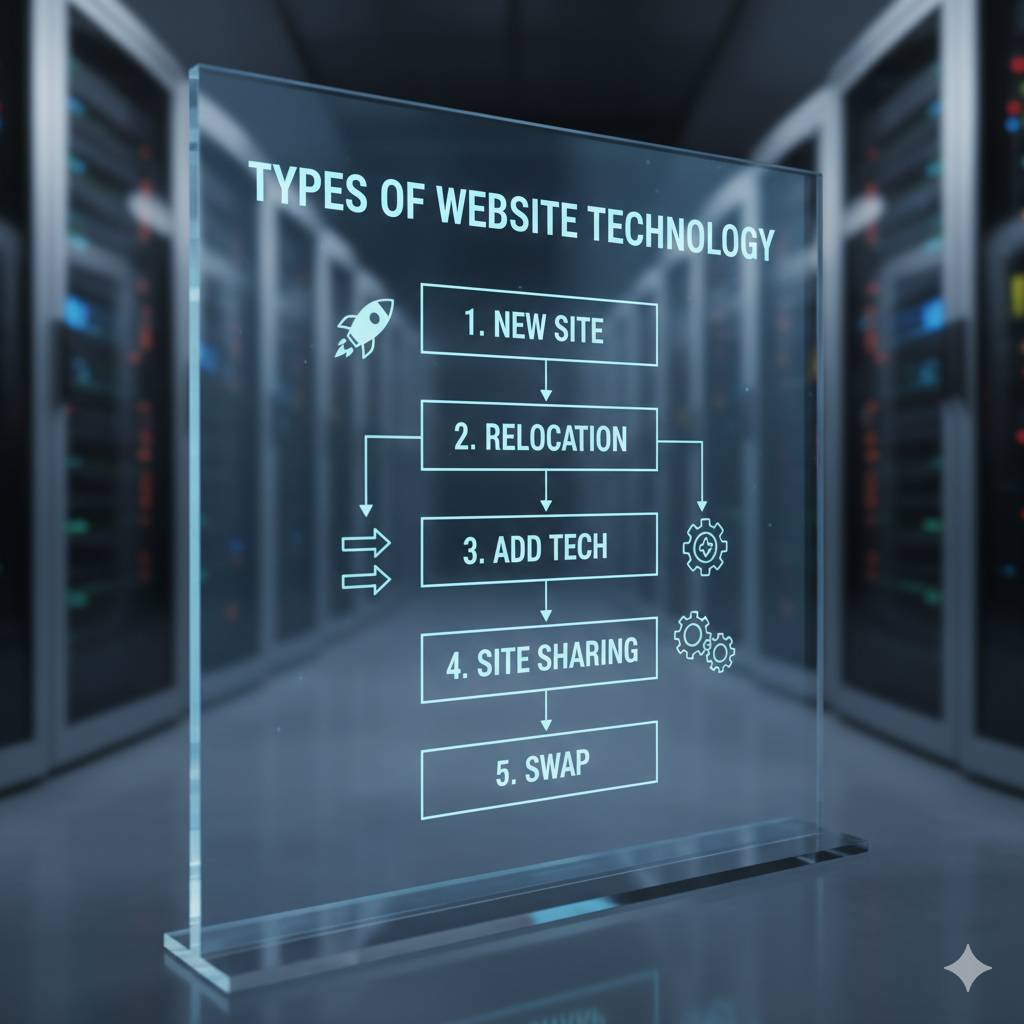

انواع تکنولوژی سایت ها :

1-New Sit

2_Relocation

3-Add Tech

4-Site Sharing

5-Swap

1-تعریف New Site:

الف)انتخاب مکان مناسب با در نظر گرفتن دسترسی ها یا همسایگی (SA)

ب)طراحی دقیق سازه،تاسیسات مکانیکی،برق،ابزار دقیق و کنترل

پ)تهیه مدارک اجرایی نقشه ها(DDR)،لیست متریال ها(SMR)،نقشه های اجرایی(SFR)

ت)اماده سازی زمین و زیر ساخت ها (سیویل-SW)

  • پاکسازی و تسطیح زمین
  • اجرای عملیات خاکی،حفاری و تثبیت بستر
  • احداث جاده های موقت (برای بعضی موارد)،حصارکشی و تامین امنیت سایت( fence)
  • احداث شبکه اولیه برق و ارتباطات

ث)ساخت و نصب (Construction & Installation)

  • اجرای ساختمان‌های اصلی و جانبی
  • نصب تجهیزات فرآیندی، مکانیکی و الکتریکی
  • اجرای سیستم‌های کنترل و اتوماسیون
  • تست‌های اولیه تجهیزات

ج)پیش‌راه‌اندازی و راه‌اندازی (Pre-commissioning & Commissioning)

  • تست عملکرد تجهیزات به‌صورت مجزا و در سیستم
  • رفع عیوب و نواقص
  • راه‌اندازی آزمایشی کل سایت

چ) بهره‌برداری و نگهداری (Operation & Maintenance)

  • تحویل نهایی سایت به بهره‌بردار
  • تدوین دستورالعمل‌های بهره‌برداری و ایمنی

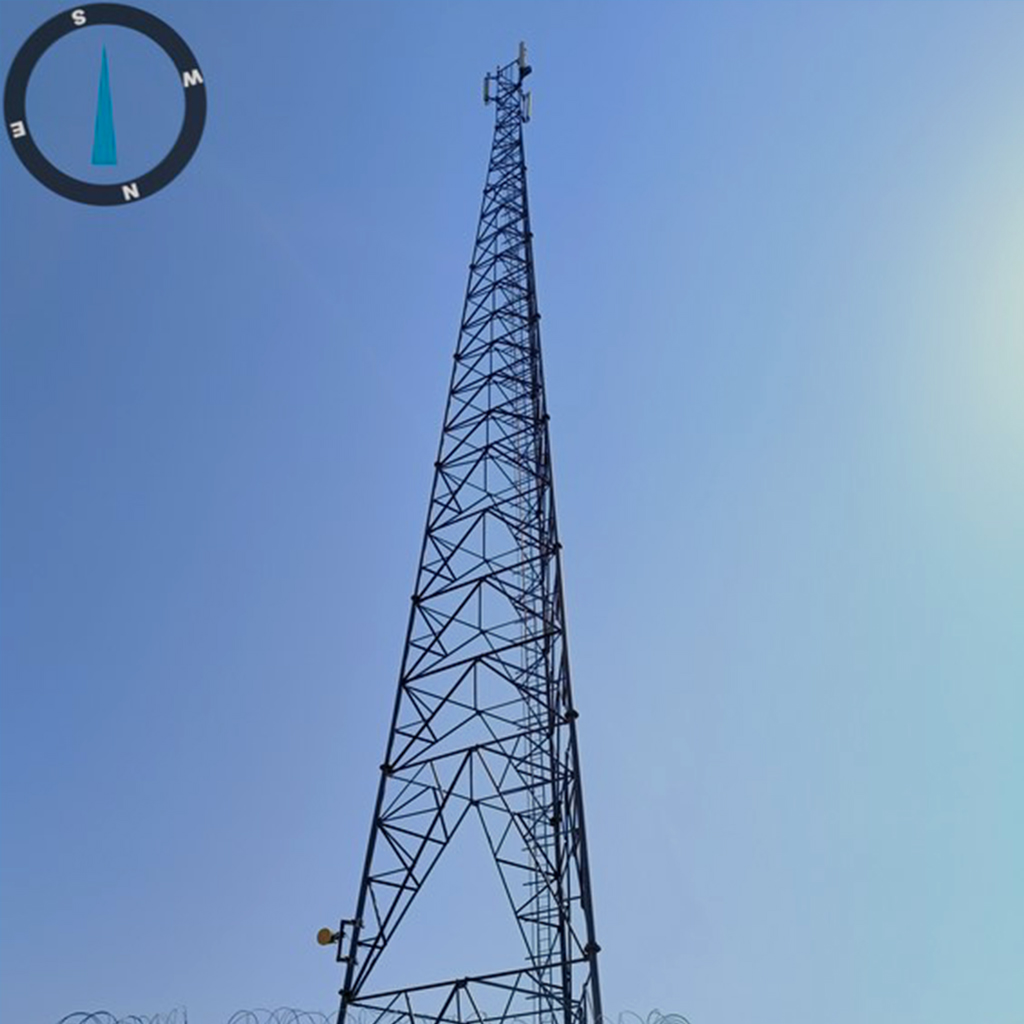

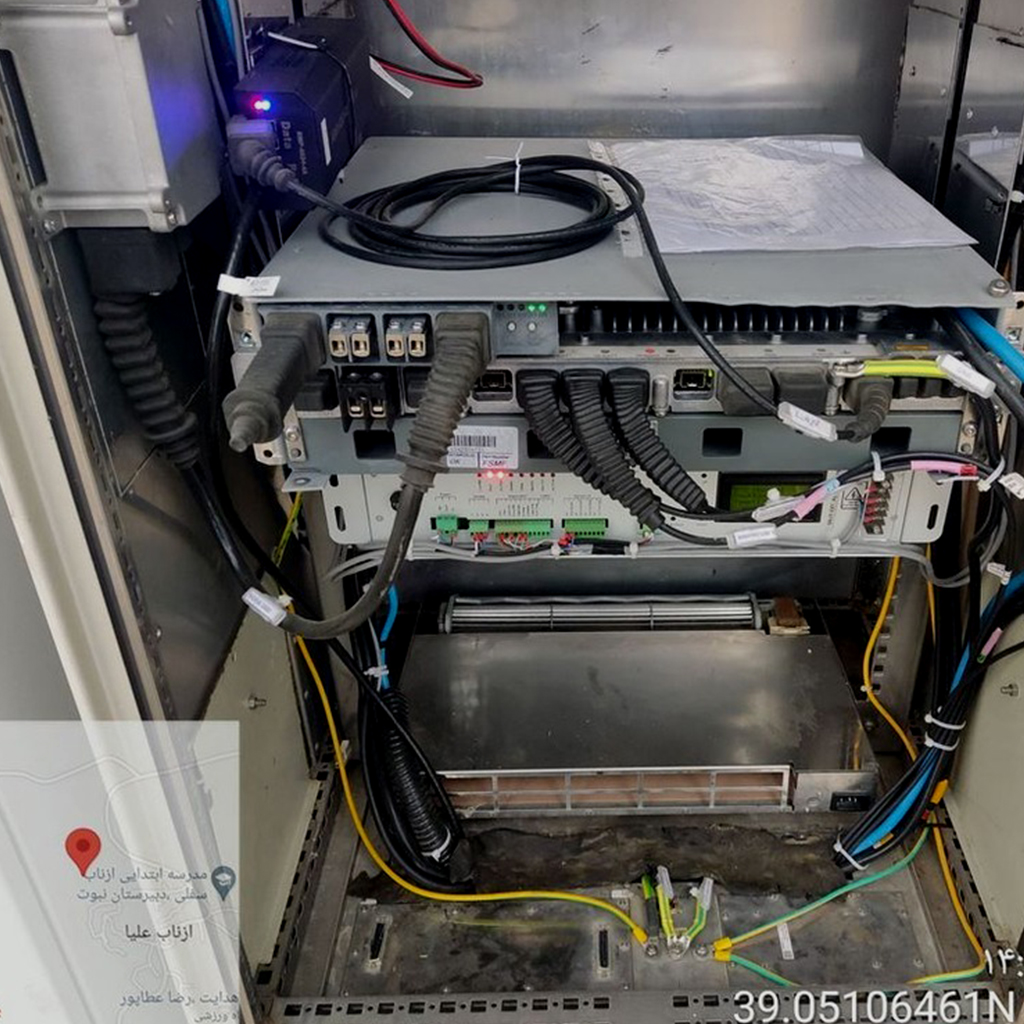

عکس مربوط به Add Tech

2-تعریف Relocation:

یعنی انتقال تجهیزات و آنتن‌های یک سایت موجود (BTS/eNodeB/gNodeB) به محل جدید، در حالی که پوشش، ظرفیت و کیفیت سرویس حفظ یا بهبود داده می‌شود.
این جابجایی می‌تواند شامل انتقال کامل تجهیزات، یا بازطراحی و نصب تجهیزات جدید در مکان دیگر باشد.

3_تعریف Add Tech:

Add Tech به فرایند به‌روزرسانی و افزودن تکنولوژی‌های جدید به دکل‌ها یا سایت‌های مخابراتی گفته می‌شود. این شامل نصب تجهیزات نوین برای ارتقاء ظرفیت شبکه، بهبود کیفیت پوشش، افزایش سرعت و کارایی، و پیاده‌سازی فناوری‌های جدید مانند 5G است. هدف آن بهبود عملکرد و ارائه خدمات بهتر به کاربران است.

4-تعریف Site Sharing:

اشتراک استفاده از یک سایت یا دکل مخابراتی توسط چند اپراتور یا سرویس‌دهنده ارتباطی، به جای اینکه هر اپراتور دکل مستقل نصب کند.

مزایا و اهداف:

  • کاهش تردد دکل‌ها و سازه‌های جداگانه: با اشتراک، تعداد کل دکل‌های مورد نیاز کمتر می‌شود.
  • کاهش هزینه‌های سرمایه‌ای: اپراتورها مجبور نیستند دکل مستقل بزنند، هزینه ساخت، نگهداری، مجوز و زمین کاهش می‌یابد.
  • پوشش‌دهی بهتر: با استفاده از زیرساخت‌های موجود، می‌توان سریع‌تر سرویس‌دهی را گسترش داد.
  • کاهش اثر محیطی و بصری: از آن‌جا که تعداد دکل‌ها کمتر است، تأثیر بصری، جای‌گیری در شهرها، مسائل زیباسازی و محیطی بهتر مدیریت می‌شود.
  • بهینه‌سازی بهره‌وری فنی: استفاده مشترک ممکن است باعث استفاده بهتر از ظرفیت فنی سایت شود (مثلاً ظرفیت برق، تهویه، فضای فنی، لینک‌های فیبر).

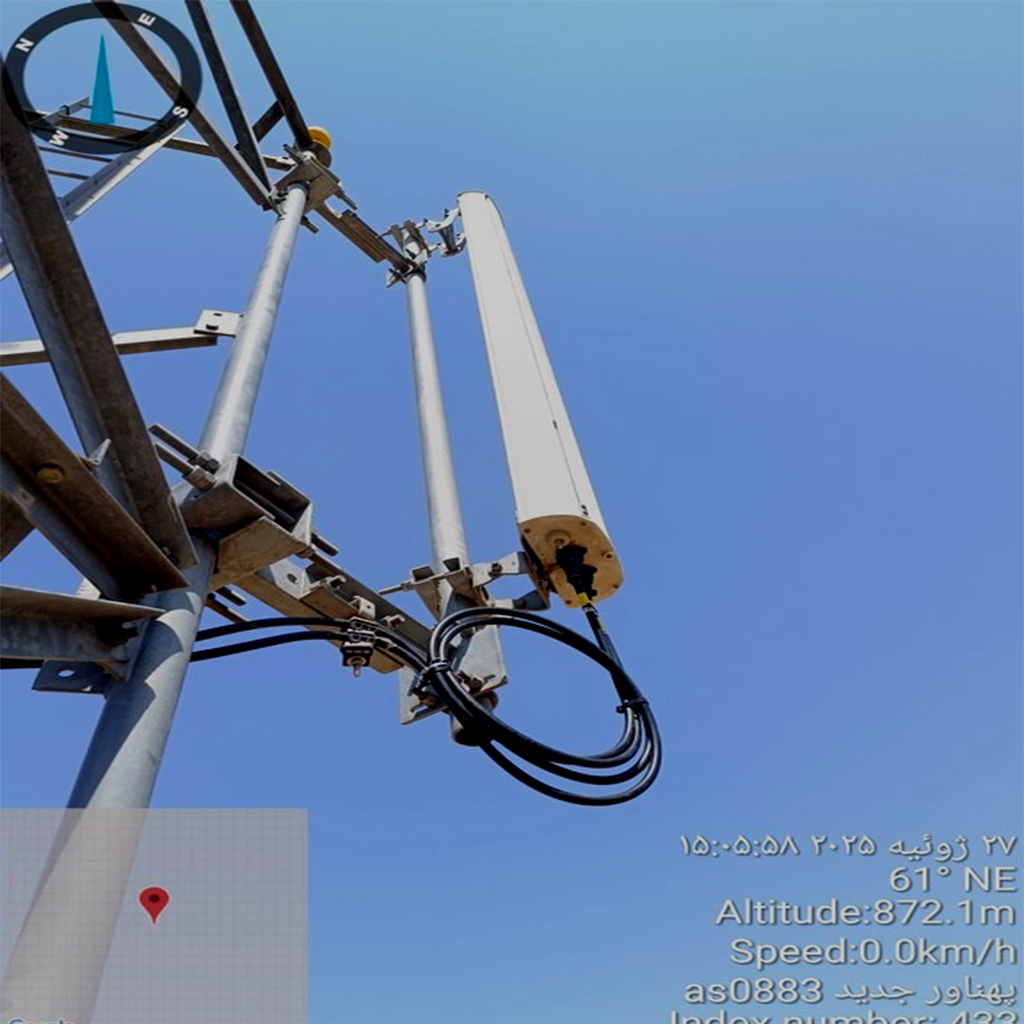

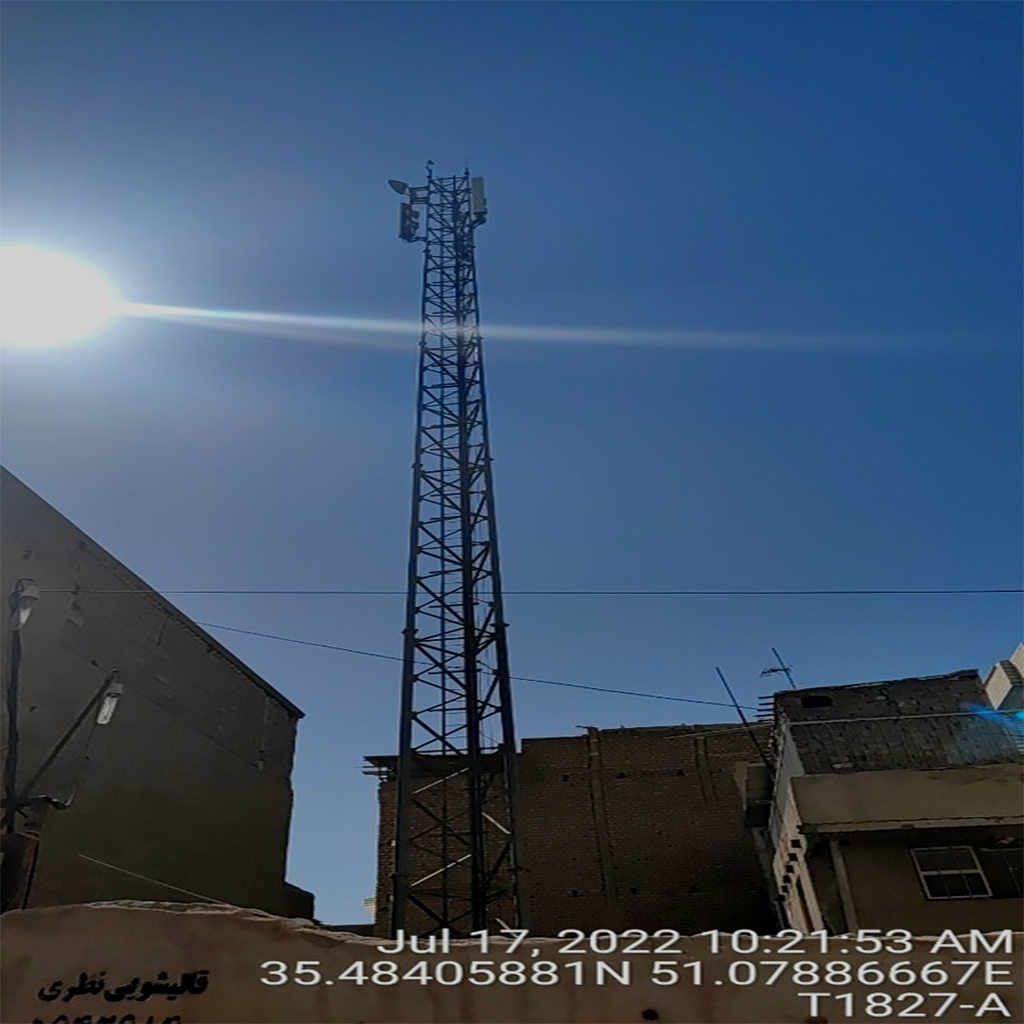

عکس مربوط به Site Sharing

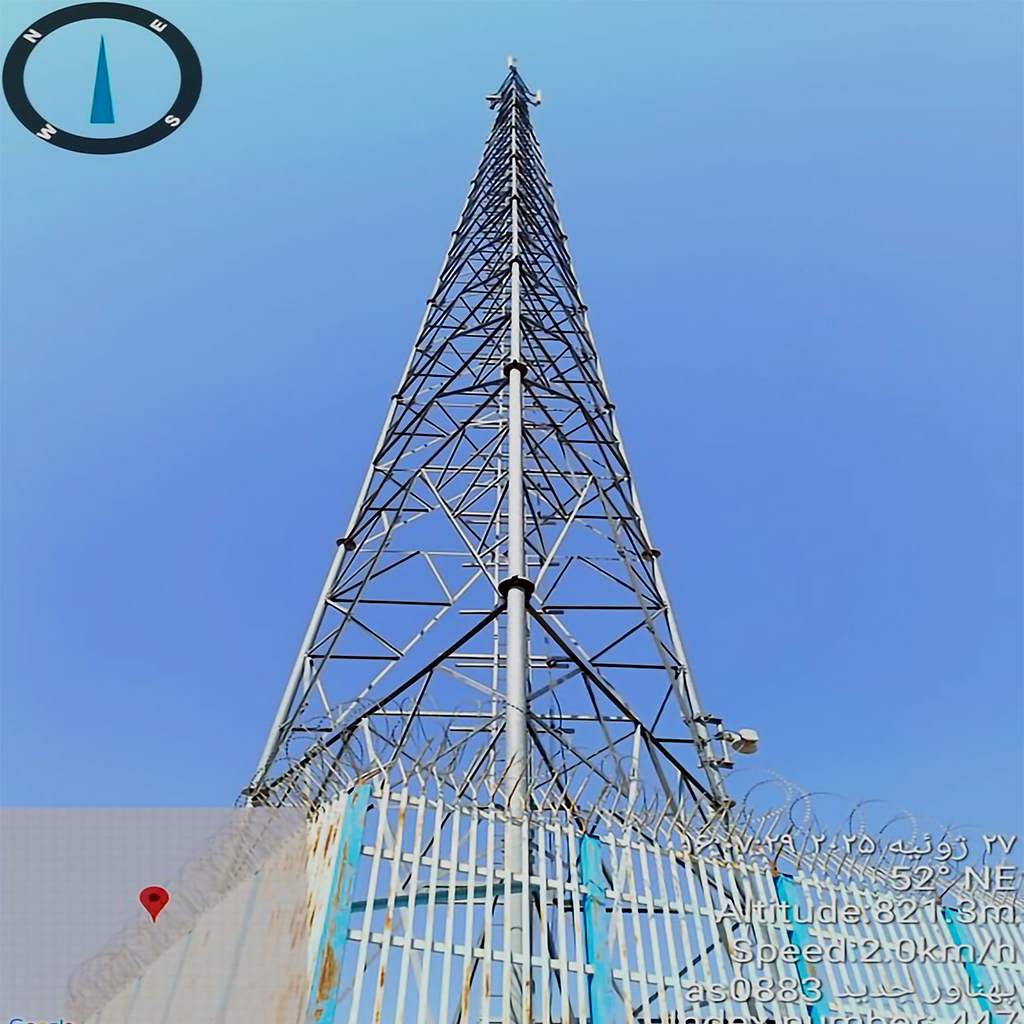

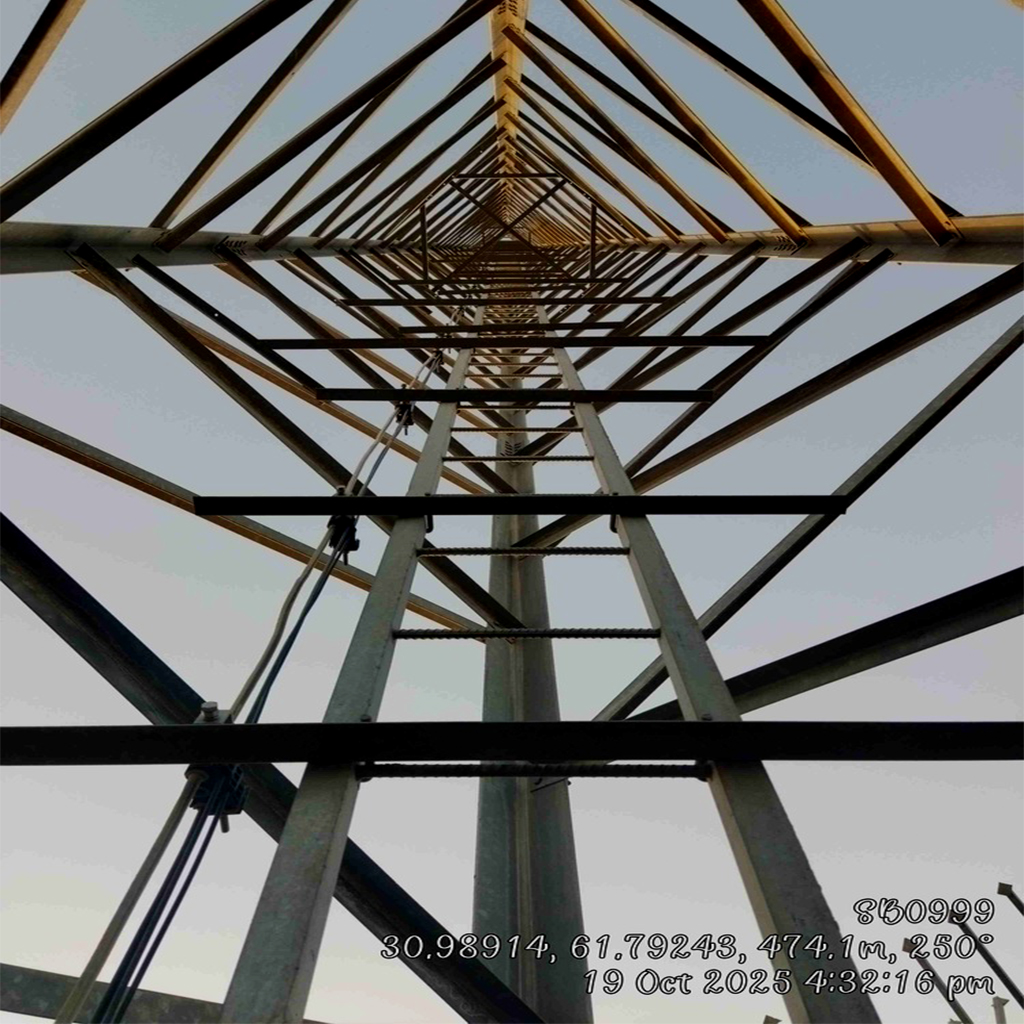

عکس مربوط به Swap

5-Swap

به معنای «تبادل» یا «جایگزینی» تجهیزات و زیرساخت‌ها است. این فرآیند به‌ویژه در پروژه‌های توسعه شبکه‌های مخابراتی و ارتقای پوشش‌دهی خدمات کاربرد دارد. در این زمینه، شرکت‌های مخابراتی ممکن است تجهیزات قدیمی یا ناکارآمد خود را با مدل‌های جدیدتر و با کارایی بالاتر تعویض کنند تا کیفیت خدمات بهبود یابد.

مزایا و اهداف:

  • کاهش هزینه‌ها: با به‌کارگیری تجهیزات جدیدتر و کارآمدتر، هزینه‌های نگهداری و تعمیرات کاهش می‌یابد.
  • افزایش کیفیت خدمات: تجهیزات پیشرفته‌تر می‌توانند کیفیت خدمات مخابراتی را بهبود بخشند.
  • توسعه پوشش‌دهی: SWAP می‌تواند به گسترش پوشش‌دهی شبکه در مناطق جدید کمک کند.

آیتم هایی که در QA(طبق استاندارد همراه اول) باید چک شود:

  • نحوه اجرای حفاری و مش(اجرای میلگرد)
  • نحوه اجرای بتون ریزی با اعیار مناسب (اسلامپ)
  • نحوه اجرای گراندینگ(ارت)
  • نحوه اجرای دکل طبق نقشه

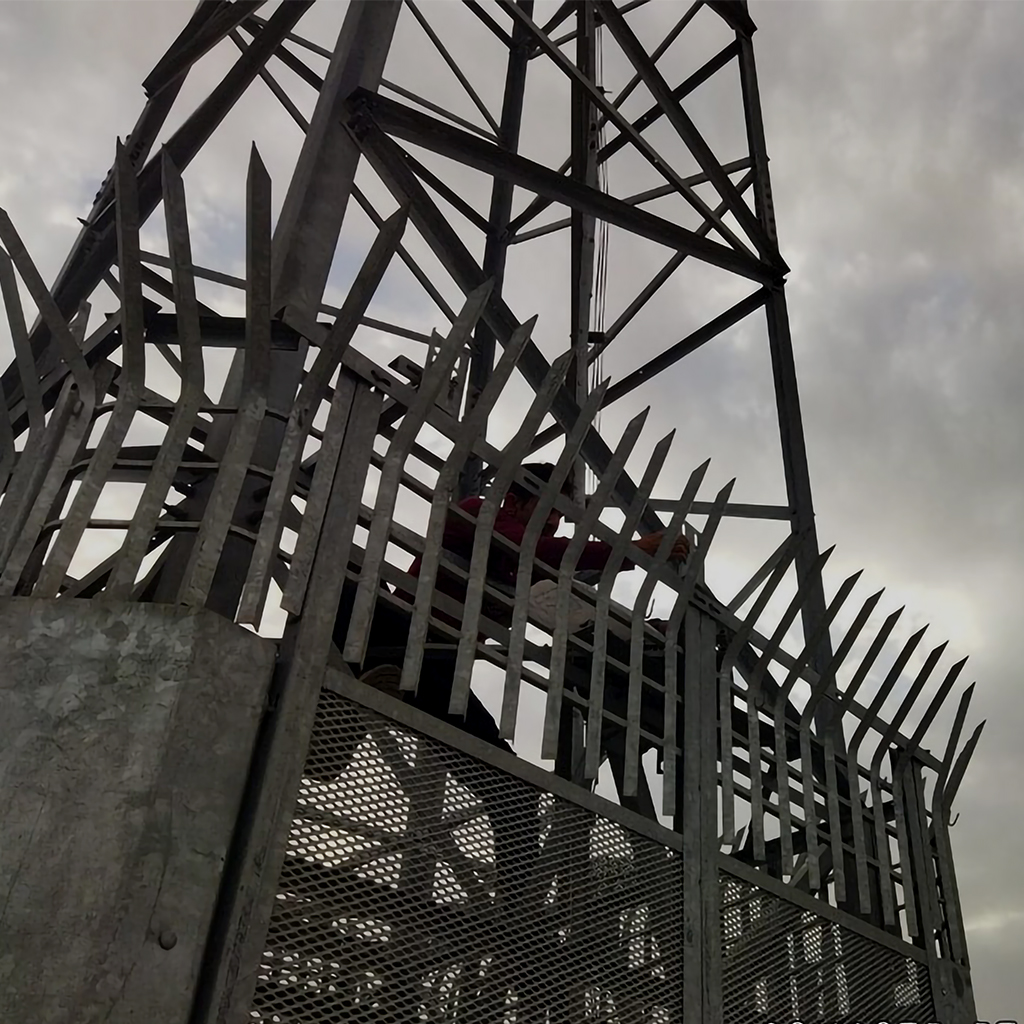

  • نجوه اجرای فنس
  • نصب سایه بان (سان شید)
  • نحوه اجرای پاور(نصب برق دائم یا موقت)
  • نحوه اجرای TI اعم از :

1)نصب استاندارد تجهیزات

نصب سایه بان

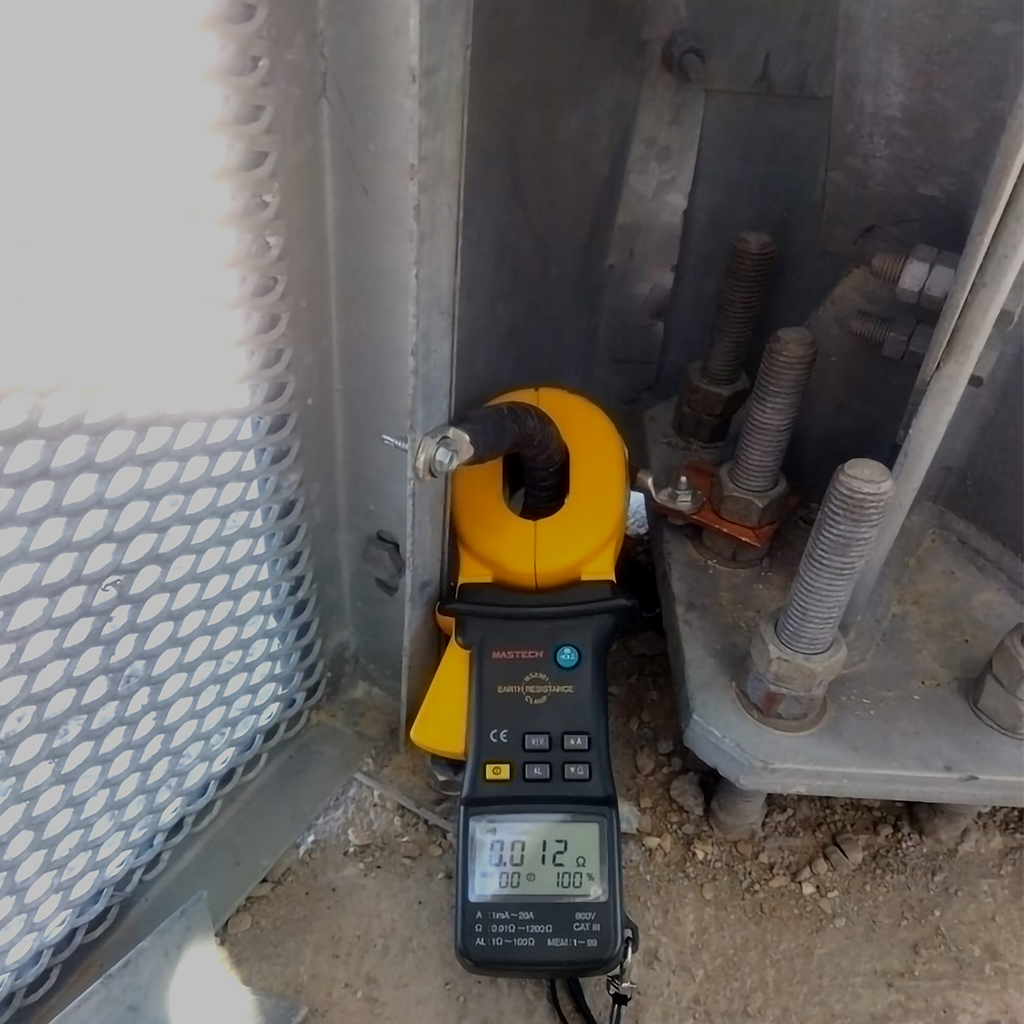

چک کردن ارتینگ با میگر(کلمپی یا میخی)

2)کیبلینگ و آرایش

3)لیبل گذاری

4)آچارکشی دکل

5)نوع اجرای برق سایت(کنتور بهPDB،PDB به تجهیزات)

6)نصب صحیح راک طبق (DDR)

7)اجرای درست لدرکشی

8)کج نبودن دکل(ورتیکال بودن)

9)نحوه اجرای درست گراند فنس،PDB،RACK،پایه دکل،لدر

10) اجرای درست گراند مین تا شینه

11)نصب صحیح انکربولت پایه دکل(سه مهره با جوش سکشن اول)

12)اجرای خال جوش جهت پیچ مهره فنس، پیچ مهره PDB ،پیچ مهره سان شید

13)چک کردن ارتینگ با میگر (کلمپی یا میخی)

14)چک کردن زاویه های سکتور ها با طرح سایت

15)چک کردن باتری ها

16)چک کردن نصب میله برق گیر ،چراغ دکل،پلاک دکل

17)مشخص کردن نوع تکنولوژی با لیبل

18)نحوه آرایش دکل با کلمپی و راکفیدر

19)نحوه اجرای چراغ محوطه(Lighting)

20)نحوه اجرای فیبر (با استفاده از هلیکالی)و تحت فشار نبودن آن

21)اجرای درست کابل های اتصال برق با سر سیم

22)نحوه اجرای درست محوطه سازی

23)نحوه اجرای درست برق با استفاده از پایه استند(به دلیل اتصال نداشتن کابل برق اصلی با فنس)

24)نحوه نصب درست جعبه کنتور برق اصلی به پایه و ارتینگ آن

نکته:

تمامی عکس های گرفته شده در بازدید باید دارای لت و لانگ با تاریخ باشد.

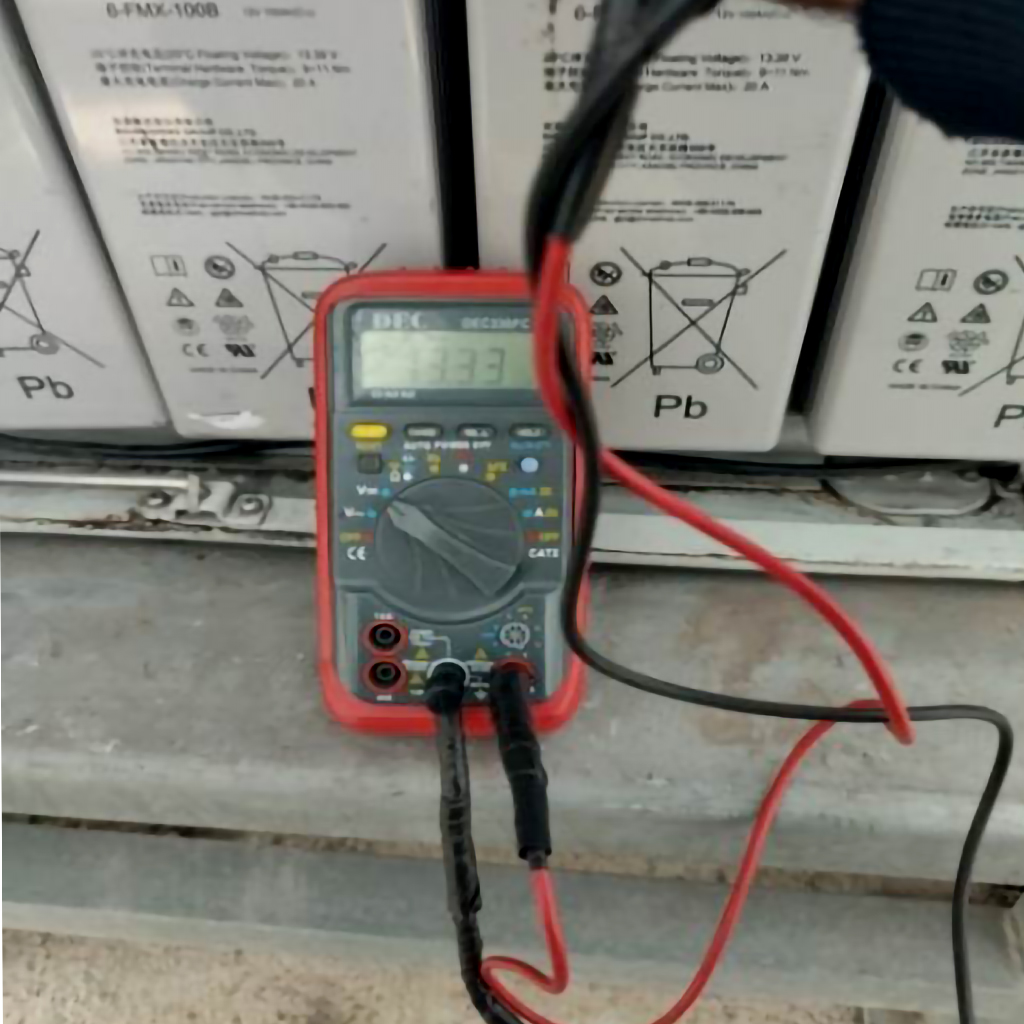

چک کردن باتری

توضیحات تکمیلی:

با توجه به توضیحات کامل و جامع که در بالا ذکر شد، هدف از ارزیابی(QA) در سایت های همراه اول(MCI) که به دو وجه کلی تقسیم میشود:

  • شهری:سایت های درون شهری و حومه
  • روستایی:سایت ها در مناطق محروم روستاها با فواصل زیاد

به جهت کنترل در رابطه با نوع نصب (TI & SW) که با مشخصات استاندارد نقش اول کیفیت مطابقت داشته باشد و اجرا آن به صورت صحیح انجام صورت گرفته باشد.



سختی ها و دشواری های کار:

در ادامه‌ی توضیحات مربوط به بازدید و ارزیابی (QA) سایت‌ها، لازم است به بخشی از سختی‌ها و شرایط ویژه‌ی این کار نیز اشاره کنیم.

بازدید از سایت‌ها همیشه کاری ساده و پشت‌میزنشینی نیست. مسیرهایی که تیم نصیر در آن‌ها فعالیت می‌کند، گاهی شامل جاده‌های خاکی، جنگلی، کوهستانی یا حتی کویری است؛ مسیرهایی که گاهی به‌دلیل خرابی، صعب‌العبور بودن یا فاصله‌ی زیاد، کار را دشوارتر می‌کنند.

اما چالش‌ها فقط به مسیر ختم نمی‌شوند.
در فصل زمستان، سرمای شدید، یخ‌زدگی دکل‌ها، لغزندگی مسیرها و شرایط جوی نامناسب مانند باد، باران و برف از جمله موانعی هستند که تیم ما با آن‌ها روبه‌رو می‌شود.
در تابستان نیز گرمای شدید، داغ شدن فلز دکل‌ها و رطوبت بالا (شرجی بودن هوا) از جمله سختی‌های این مسیر است.

با وجود تمام این شرایط دشوار، تیم نصیر با روحیه‌ای خستگی‌ناپذیر و تکیه بر تجربه و همدلی اعضای خود، توانسته از سال ۱۳۹۹ تا ۱۴۰۴ بیش از ۵۰۰۰ سایت را با دقت بالا و کمترین میزان خطا بازدید و ارزیابی کند.

این آمار تنها یک عدد نیست؛ بلکه نشانه‌ای است از تعهد، تخصص و پشتکار تیم نصیر در مسیر پیشرفت و کیفیت‌گرایی.
